<prev<    Vellau (BZ) *
Wolkenstein (BZ) / Korblifte Dantercepies und Ciampinoi
Selva di Val Gardena /Grödner Tal

In Wolkenstein leisteten zwei Korblifte ihren Dienst, Ciampoi und Dantercepies



Die ehemaligen Korblifte: Links Dantercepies, rechts Ciampinoi:
Pistenplan Wolkenstein (Ausschnitt)





Die sechs Generationen an Liftanlagen am Danterceppies

Am Dantercepies wurden die Lifte bemerkenswert oft ersetzt. Zum Zwecke der Kapazitätssteigerung oder des besseren Komforts surren Anlagen im Jahr 2013 bereits in sechster Generation. Grunddaten der Anlagen: Länge ca. 2500m, Höhenunterschied 640m. Ein Versuch einer historischen Rekonstruktion:

  • Generation 1, 1950: Einer-Sessellift der Firma Drago
  • Generation 2, ca. 1965: Zweier-Korblift der Firma Troyer
  • Generation 3, 1972: Vierer-Gondelbahn von Agudio (Turin) mit rundlichen orangen farbigen Kabinen:
    1200p/h, 3.8m/s, 100 Gondeln, 400kW
  • Generation 4, 1985: Sechser-Gondelbahn von Agudio, mit Kabinen von Pinifarina. Stationsbauwerke und Stützen übernommen von Generation 3.
    1380p/h, 3.8m/s, 97 Gondeln, 530kW, 25 Masten
  • Generation 5: 1992: Sechser-Gondelbahn von Leitner. Neue Stützen, Stationsbauwerke von Generation 3 übernommen.
    2200p/h (2600p/h), 5.0m/s, 118 (141) Gondeln, 880kW, 20 Masten
  • Generation 6, 2013: Zehner-Gondelbahn von Leitner. Im Frühling 2013 wurde mit dem Neubau begonnen, die Masten der Generation 5 hätten weiterhin Verwendung finden sollen, nicht jedoch die Stationen. Jedoch ging noch im gleichen Frühling 2013 bald ein großflächige Bergrutsch ab, die Bahn musste neu Trassiert werden. Diese führt nun auf geknickter Trasse mit Mittelstation um den Hangrutsch herum. Fertigstellung Winter 2013/14
    3000p/h (3300p/h), 6.0m/s, 82 (90) Gondeln, 1100kW, 17 Masten (urspr. Planung o. Mittelstation)
Switch to small slides album view
1950 - Generation 1: Einer-Sessellift / Drago

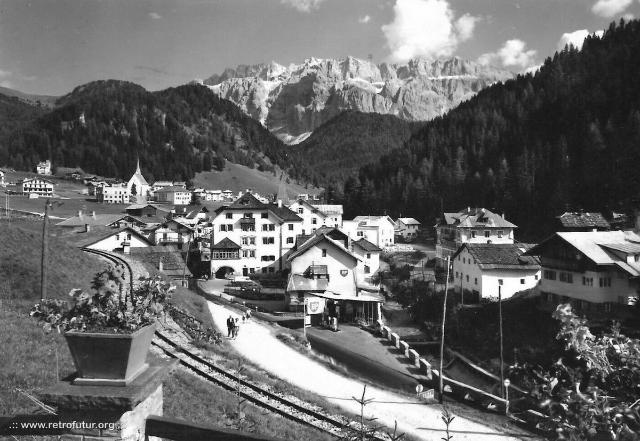

Wolkenstein mit seiner Grödnerbahn
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Wolkenstein mit seiner Grödnerbahn

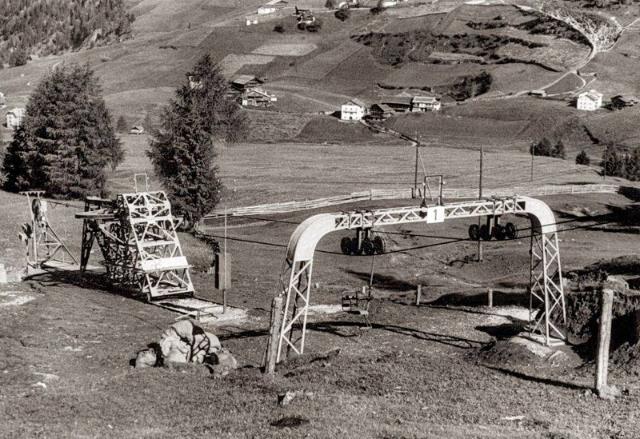

Generation 1: Einersessellift der Firma Drago - Talstation
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Generation 1: Einersessellift der Firma Drago - Talstation

Bild: Paolo / www.funivie.org

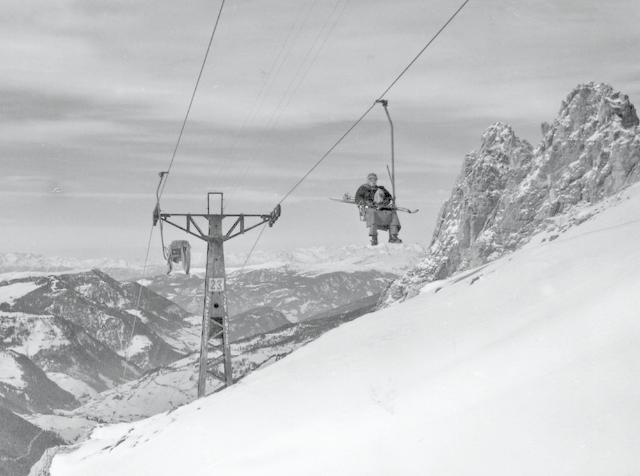

Generation 1: Einersessellift der Firma Drago
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Generation 1: Einersessellift der Firma Drago

Bild: Paolo / www.funivie.org

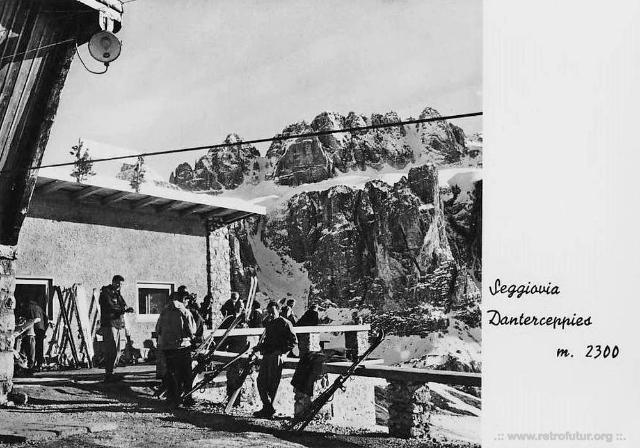

Bergstation Einser Sessellift
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Bergstation Einser Sessellift



Switch to small slides album view
1965(?) - Generation 2: Der Korblift / Troyer

Trasse des Korblifts Dantercepies. Links die markanten Cirspitzen
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Trasse des Korblifts Dantercepies. Links die markanten Cirspitzen

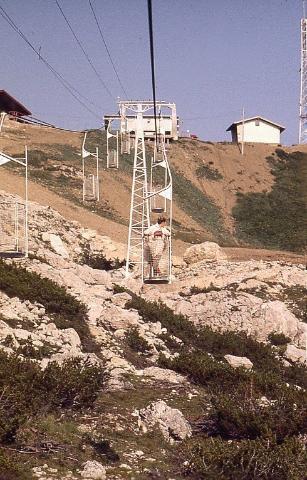

Gleich ist die Bergstation erreicht
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Gleich ist die Bergstation erreicht

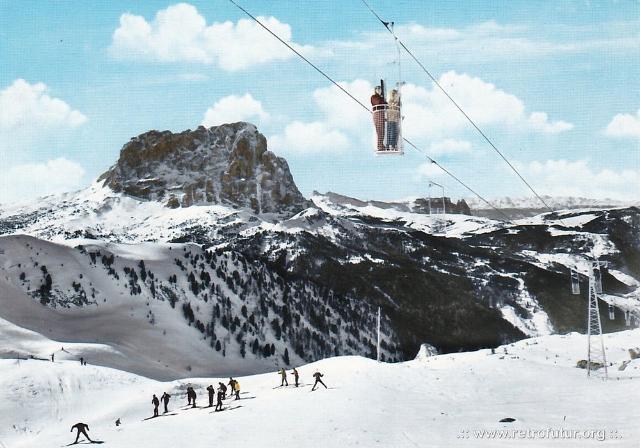

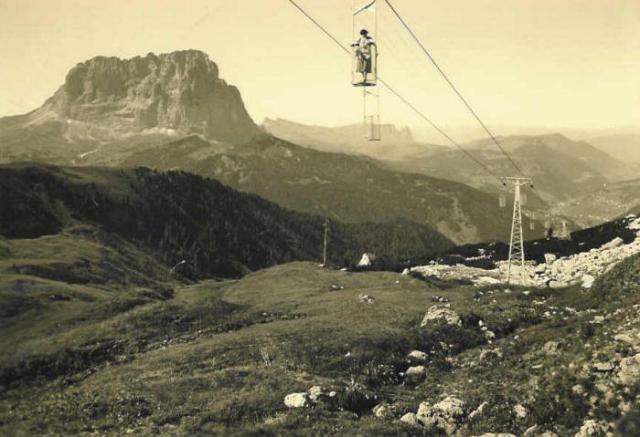

Im Korb beste Rundumsicht auf das Massiv des Plattkofels
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Im Korb beste Rundumsicht auf das Massiv des Plattkofels




Korblift Dantercepies / unterhalb der Bergstation
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Korblift Dantercepies / unterhalb der Bergstation
C. Annaratone / Facebook

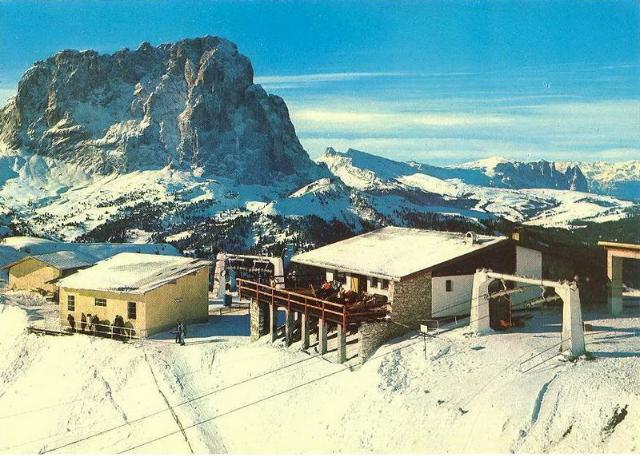

Portalmasten der Bergstation mit Plattkofel
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Portalmasten der Bergstation mit Plattkofel




Bergstation des Kofbliftes Dantercepies (Bildmitte)
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Bergstation des Kofbliftes Dantercepies (Bildmitte)



Filmsequenzen vom Korblift



Switch to small slides album view
1972 - Generation 3: Vierer Gondelbahn / Agudio

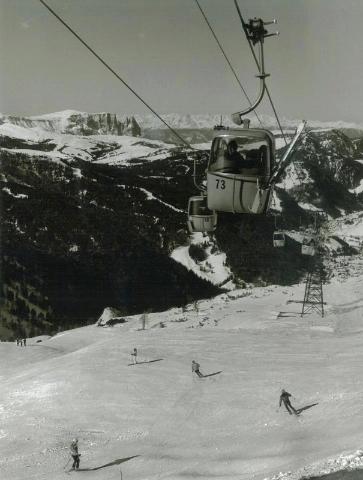

Gereration 3: Vierer Gondelbahn / Agudio
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Gereration 3: Vierer Gondelbahn / Agudio

Der Mast rechts ist auf Schienen horizontal verschiebbar gelagert, um Hangbewegungen auszugleichen. Hier ging im Frühjahr 2013 ein großflächiger Bergrutsch ab, die neue Bahn (Generation 6) wird auf anderer Trasse mit Knick den Bereich umfahren.

Bild: Paolo / www.funivie.org






4er Gondelbahn der Turiner Firma Agudio
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : 4er Gondelbahn der Turiner Firma Agudio



Switch to small slides album view
1992 - Generation 5: Sechselgondelbahn / Leitner

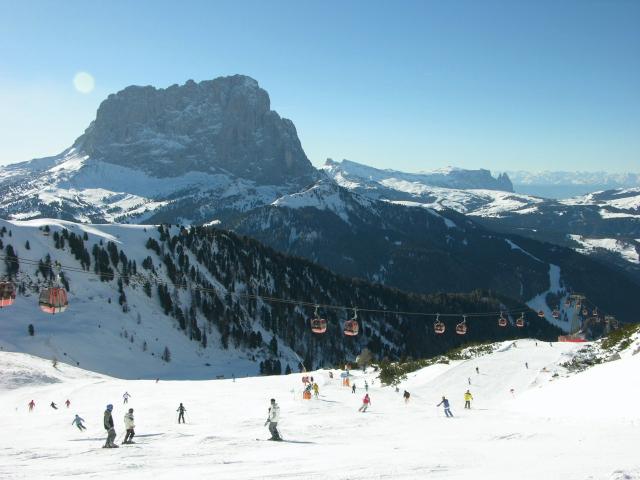

Generation 5: Sechselgondelbahn der Firma Leitner
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Generation 5: Sechselgondelbahn der Firma Leitner

by ROBBY (funivie.org)





II.) Anlagen am Ciampinoi
Telemeccanica Atensina, 1962 - 1981

Aus www.technikmuseum.it / www.museodellatecnica.it:

Beim Korblift von 1962 handelte es sich um eine Einseilumlaufbahn mit ständig am Förderseil befestigten Fahrzeugen. Der Ein- und Ausstieg erfolgte bei relativ hoher Geschwindigkeit. 14 Stützen wurden benötigt, um die Gesamtlänge von 1.466 m und einen Höhenunterschied von 586 m bei einer max. Steigung von 72 % zu überbrücken. Die Umlenk- und Spannstation befand sich im Tal, während die Antriebsstation am Berg, auf 2.165 m, stand. Es verkehrten 68 Körbe auf der Strecke bei einer Geschwindigkeit von 1,8 m/s, mit einer Fahrzeugkapazität von 2 Personen, dies ergibt eine Förderleistung von 300 P/h.
Die Stehkörbe von 1962 boten Platz für zwei Personen, der Ein- und Ausstieg war über eine seitliche Schwingtür möglich, die vom Personal geöffnet werden konnte. Da die Fahrzeuge ständig am Förderseil befestigt waren und die Fahrtgeschwindigkeit somit auf der gesamten Strecke dieselbe war, bedurfte es beim Ein- und Aussteigen einiger Geschicklichkeit bzw. helfender Hände seitens des Personals.

Auch der Sessellift von 1981 ist eine Einseilumlaufbahn mit ständig am Förderseil befestigten 2er-Sesseln. Der Ein- und Ausstieg erfolgt bei relativ hoher Geschwindigkeit des Fahrzeugs. 18 Stützen werden entlang der Bahnlinie benötigt, um die Gesamtlänge von 1.450 m und einen Höhenunterschied von 585 m bei einer max. Steigung von 74 % zu überbrücken. Die Umlenk- und Spannstation befindet sich im Tal, die Antriebsstation am Berg auf 2.174 m. Es verkehren 182 Sessel auf der Strecke mit einer Kapazität von 2 Personen bei einer Geschwindigkeit von 2,3 m/s. Dies ergibt eine Förderleistung von 1.028 P/h.

Switch to small slides album view
1962 - Generation 1: Korblift

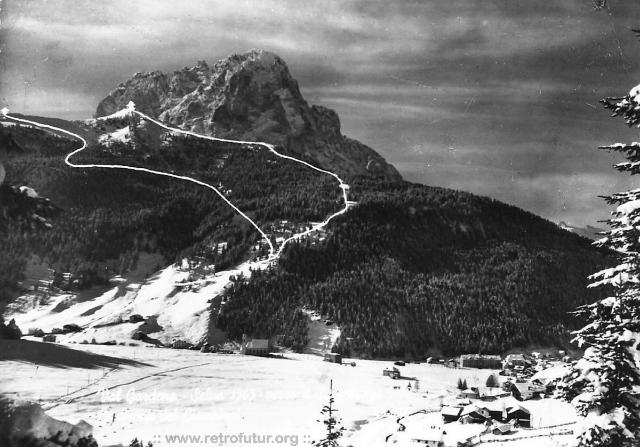

Ciampinoi Skiabfahrten
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Ciampinoi Skiabfahrten

Die Aufnahme stammt augenscheinlich aus der Zeit vor dem Bau der ersten Bergbahnen






1970 :Alpine Skiweltmeisterschaft
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : 1970 :Alpine Skiweltmeisterschaft

Die Waldschneisen zum linken Vorgipfels des Ciampinoi und im Bild Startpunkt der Weltcupabfahrt müsste jene des Korbliftes sein. Zum rechten Startpunkt und Hauptgipfel vom Ciampinoi führt heute eine Einseilumlaufbahn direkt aus dem Dorf Wolkenstein.

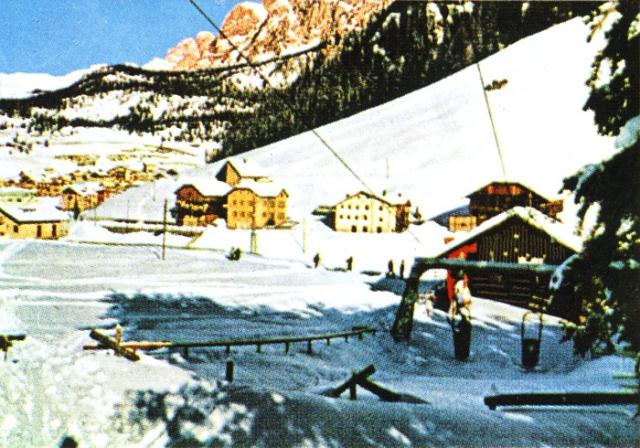

Talstation
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Talstation

Die Schneise zum linken Startpunkt der Weltcupabfahrt müsste jene des Korbliftes sein

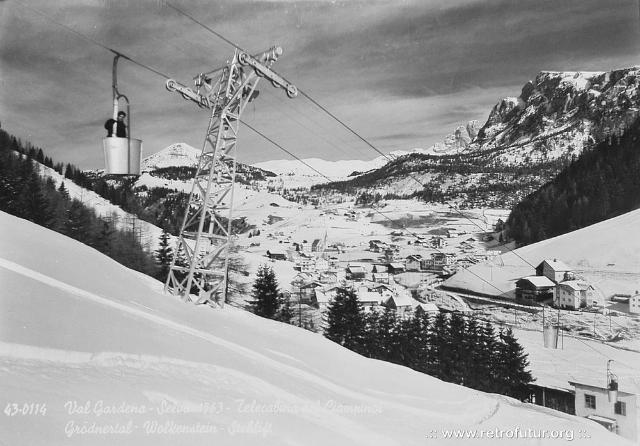

Wolkenstein mit seinem Korblift
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Wolkenstein mit seinem Korblift

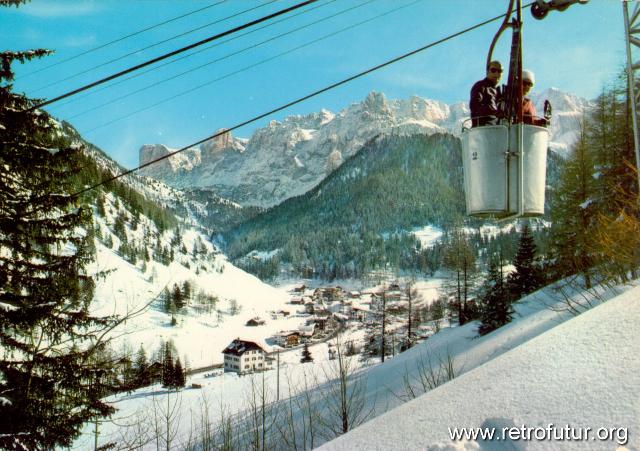

Korblift Ciampinoi, ca. 1970
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Korblift Ciampinoi, ca. 1970

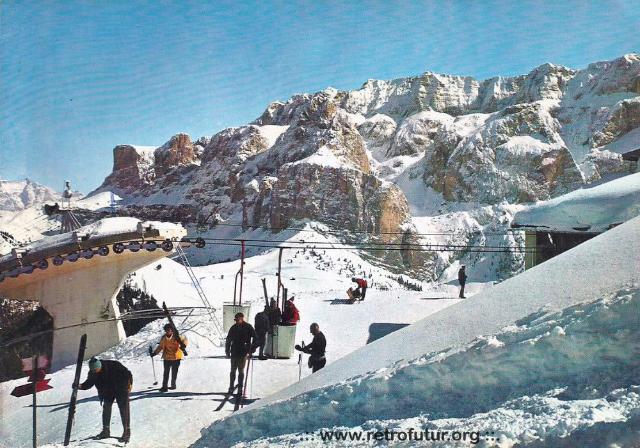

Ankunft an de Bergstation Ciampinoi im Winter
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Ankunft an de Bergstation Ciampinoi im Winter

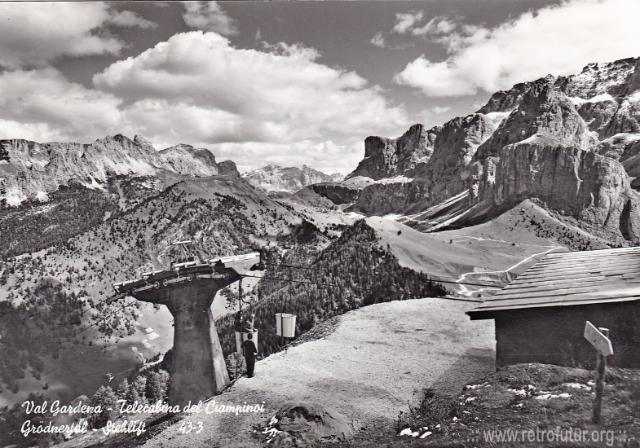

Bergstation im Sommer
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Bergstation im Sommer

Bei der 1962 errichteten Anlage wurden 14 Stützen benötigt, um bei einer Gesamtlänge von 1.466 m einen Höhenunterschied von 586 m zu überbrücken. Die Antriebsstation befand sich am Berg, auf 2.165 m.

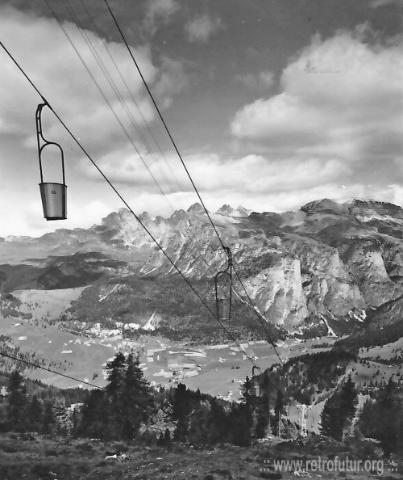

Auffahrt im Sommer
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Auffahrt im Sommer




Korblift
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Korblift

Bei der 1962 errichteten Anlage wurden 14 Stützen benötigt, um bei einer Gesamtlänge von 1.466 m einen Höhenunterschied von 586 m zu überbrücken. Die Antriebsstation befand sich am Berg, auf 2.165 m.

Mit freundlicher Genehmigung von www.technikmuseum.it
Con la cortese autorizzazione di www.museodellatecnica.it

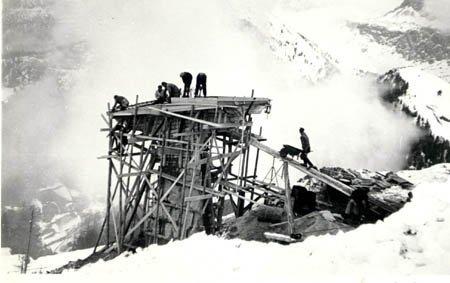

Bau der Stütze
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Bau der Stütze

Im Bild die Bauarbeiten an einer Stütze für den Korblift 1962.

Mit freundlicher Genehmigung von www.technikmuseum.it
Con la cortese autorizzazione di www.museodellatecnica.it

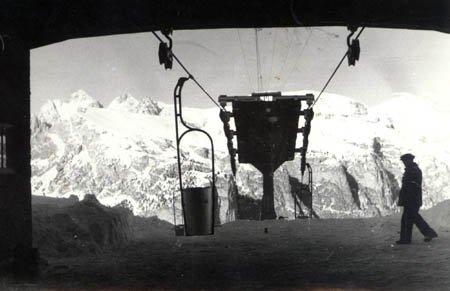

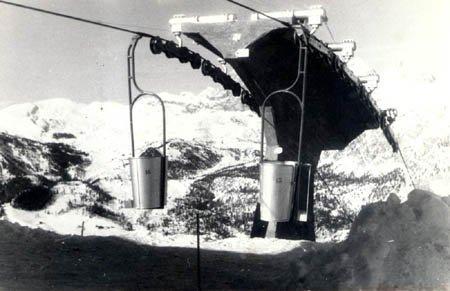

Ein- und Ausstieg
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Ein- und Ausstieg

Der Ein- und Ausstieg in bzw. aus den Stehkörben war über eine seitliche Schwingtür möglich, die geöffnet werden konnte. Da die Fahrzeuge ständig am Förderseil befestigt waren und die Fahrtgeschwindigkeit somit auf der gesamten Strecke dieselbe war, bedurfte es beim Ein- und Aussteigen einiger Geschicklichkeit bzw. helfender Hände seitens des Personals.

Mit freundlicher Genehmigung von www.technikmuseum.it
Con la cortese autorizzazione di www.museodellatecnica.it

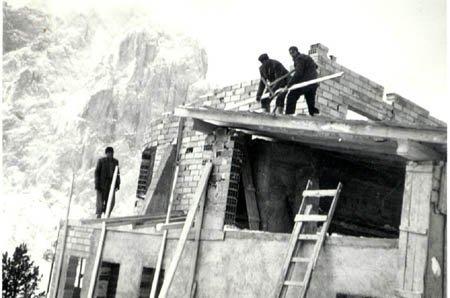

Bau der Bergstation
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Bau der Bergstation

Die Antriebsstation auf 2.174 m war in einem einfachen, rechteckigen Gebäude mit Pultdach untergebracht. Zur Talseite hin öffnete sich das Stationsgebäude zu einem geräumigen Einfahrtsbereich, an den seitlich ein Schalterraum angrenzte.

Mit freundlicher Genehmigung von www.technikmuseum.it
Con la cortese autorizzazione di www.museodellatecnica.it

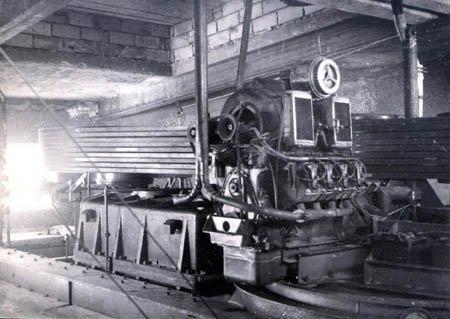

Antrieb Bergstation Korblift Ciampinoi
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Antrieb Bergstation Korblift Ciampinoi

Das Herzstück der Bergstation, die Motorengruppe, stand auf einem Sockel aus Stahlbeton. Eine Antriebswelle übertrug die Drehbewegung des Antriebsmotors auf die darüber liegende Antriebsscheibe.

Mit freundlicher Genehmigung von www.technikmuseum.it
Con la cortese autorizzazione di www.museodellatecnica.it





Switch to small slides album view
1981 - Generation 2: Zweier Sessellift

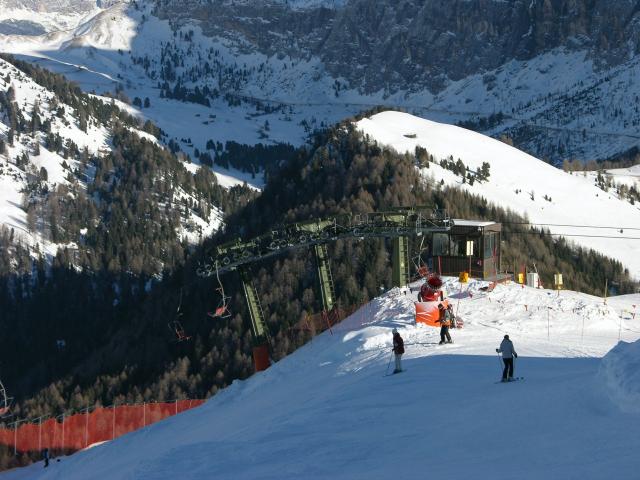

La stazione a monte della seggiovia.
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : La stazione a monte della seggiovia.

by ROBBY (funivie.org)

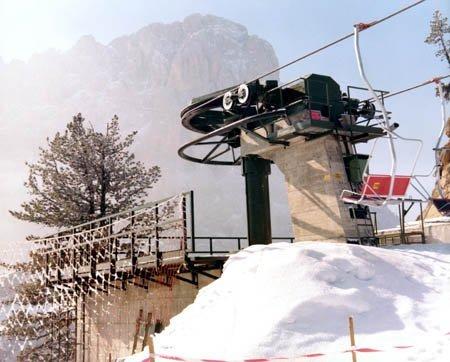

Doppelsessellift
Wolkenstein (BZ)  / Korblifte Dantercepies und Ciampinoi : Doppelsessellift

Die Antriebsstation auf 2.174 m ist als funktionale Ausstiegsplattform konzipiert. Für den ankommenden Fahrgast ist lediglich ein Stationsfuß aus Stahlbeton zu sehen, der als Stütze für die Plattform dient, auf der die Bremsvorrichtungen und die Halterung für die Antriebsscheibe befestigt sind.

Mit freundlicher Genehmigung von www.technikmuseum.it
Con la cortese autorizzazione di www.museodellatecnica.it





  Comment on this page...
1: Markus - 17.4 years ago Nov 4, 2007, 5:50:22 PM
Korblift Ciampinoi wurde aufgrund der Bilddetails mit hoher Wahrscheinlichkeit
von Teletrasporti erbaut, die Dantercepiesbahn von Trojer.
